Comptage d'énergie non intrusif et analyse fonctionnelle
Trois appareils, utilisables seuls ou combinés. La mesure se pose sur la canalisation existante : aucune coupure de process, aucune perte de charge, aucun contact avec le fluide.
Utilisez-les seuls ou combinez-les
Débitmètre à ultrasons
MGMJAYFLOWMTransducteurs à pince et sondes PT100 en applique. Mesure hydraulique du DN15 au DN3000, sans coupure du process.
Enregistreur radio 4-20 mA
MG-LoRa-V2-4202 entrées 4-20 mA. Convertit une boucle de courant en donnée radio et l'enregistre.

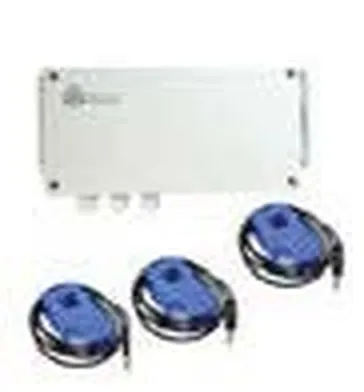

Enregistreur de courant
MG-LoRa-V2-TRI-VACourant mono ou triphasé, livré avec ses pinces ampèremétriques. Mesure électrique.
Chaque appareil fonctionne seul. Vous en ajoutez un quand le besoin évolue.

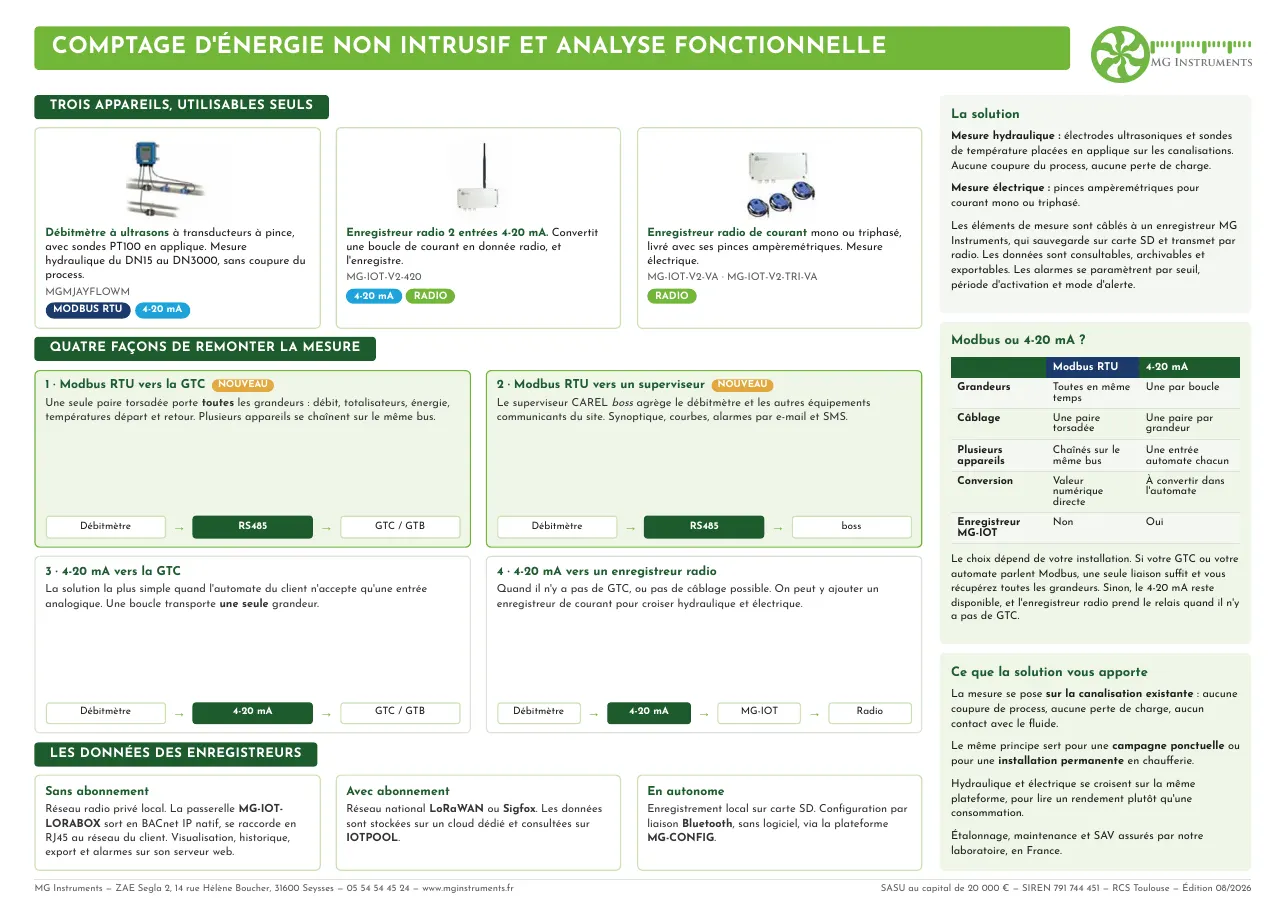

Quatre façons de remonter la mesure
| Modbus RTU | 4-20 mA | |
|---|---|---|
| Grandeurs | Toutes en même temps | Une par boucle |
| Câblage | Une paire torsadée | Une paire par grandeur |
| Plusieurs appareils | Chaînés sur le même bus | Une entrée automate chacun |
| Conversion | Valeur numérique directe | À convertir dans l'automate |
| Enregistreur MG-IOT | Non | Oui |
Le choix dépend de votre installation
Si votre GTC ou votre automate parlent Modbus, une seule liaison suffit et vous récupérez toutes les grandeurs : débit, totalisateurs, énergie, températures départ et retour. Sinon, le 4-20 mA reste disponible, et l'enregistreur radio prend le relais quand il n'y a pas de GTC.
Lire un rendement, pas seulement une consommation
- Mesure posée sur la canalisation existante : aucune coupure, aucune perte de charge, aucun contact avec le fluide.
- Le même principe sert pour une campagne ponctuelle ou une installation permanente en chaufferie.
- Hydraulique et électrique se croisent sur la même plateforme.
- Étalonnage, maintenance et SAV assurés par notre laboratoire, en France.
Questions fréquentes sur le comptage d'énergie
Faut-il couper l'installation pour mesurer le débit ?
Non. Les transducteurs à ultrasons se posent avec des pinces sur la canalisation existante : aucune coupure du process, aucune perte de charge, aucun contact avec le fluide.
Sur quels diamètres de canalisation ?
Le débitmètre à ultrasons MGMJAYFLOWM mesure du DN15 au DN3000.
Peut-on mesurer l'énergie thermique, pas seulement le débit ?
Oui. Avec les sondes PT100 en applique, le débitmètre donne le débit, les totalisateurs, l'énergie et les températures de départ et de retour.
Comment récupérer les mesures sans GTC ?
L'enregistreur radio MG-LoRa-V2-420 convertit les sorties 4-20 mA en données radio et les enregistre. Les données remontent vers une passerelle privée, vers IOTPOOL avec abonnement, ou restent sur carte SD en version autonome.
Modbus RTU ou 4-20 mA : que choisir ?
Si votre GTC ou votre automate parle Modbus, une seule paire torsadée suffit pour récupérer toutes les grandeurs. Sinon, le 4-20 mA transmet une grandeur par boucle, et l'enregistreur radio prend le relais quand il n'y a pas de GTC.
Peut-on calculer le rendement d'une installation ?
Oui, en combinant les trois appareils : le débitmètre pour l'énergie thermique, l'enregistreur de courant MG-LoRa-V2-TRI-VA pour la consommation électrique, et l'enregistreur radio pour remonter les mesures. Chaque appareil fonctionne aussi seul.
Une autre question ? Écrivez-nous ou appelez le 05 54 54 45 24.
